Podkładka regulacyjna wałka skrzyni Jimny skrzynia R72

promocja

Dostępność: wysoki stan na magazynie

Wysyłka w: Wysyłka 24 h

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena: 30,38 zł

zawiera 23% VAT, nie uwzględnia kosztów dostawy

Cena regularna: ~~31,00 zł~~

30.38

Najniższa cena z 30 dni przed obniżką: 30,00 zł

ilość szt

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Producenci odpowiedzialni ⇒

Kod produktu: 24391-76J00-150

Opis

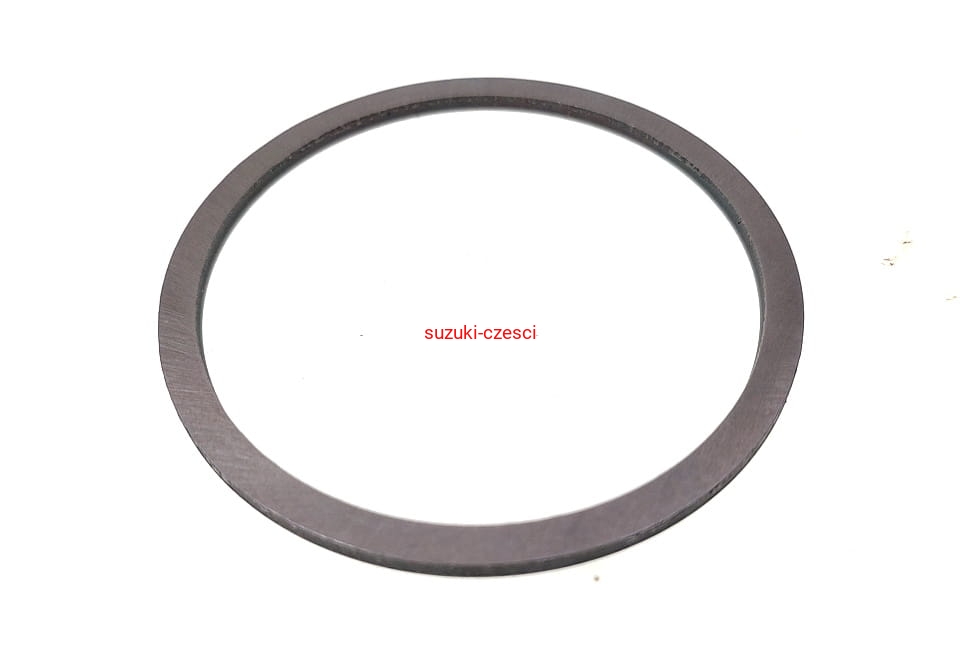

Podkładka regulacyjna wałka skrzyni Jimny skrzynia R72

schemat nr 24
grubość 1,5 mm

Marka, model, typ KW CCM KM Data produkcji
SUZUKI JIMNY (SN) 1.3 16V 4x4 (SN413) 63 KW 1328 CCM 86PS 2005/08-> ..

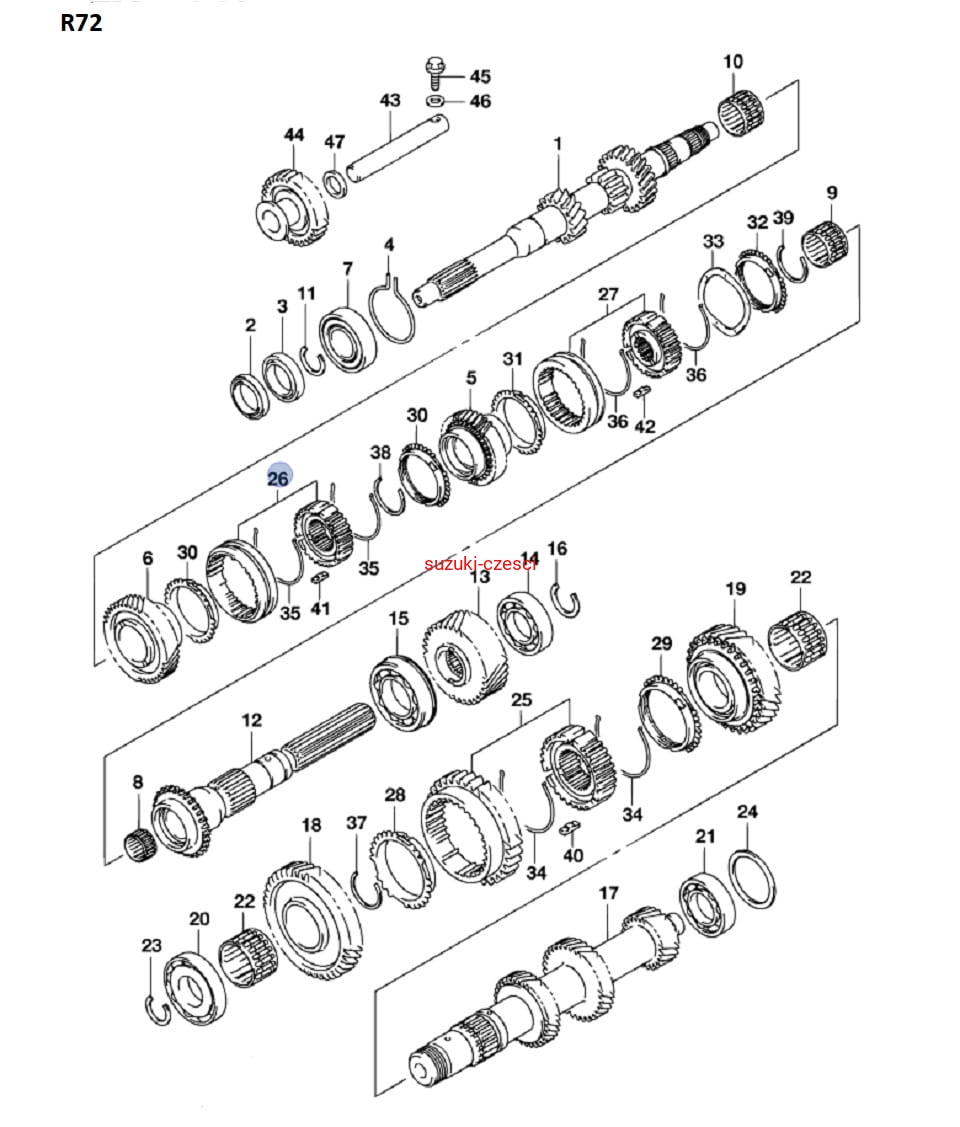

Schemat: Skrzynia biegów R72 — Suzuki Jimny: koła zębate, wałki, synchronizatory — ta część to pozycja 24 (kliknij, aby rozwinąć)

Skrzynia biegów R72 — Suzuki Jimny: koła zębate, wałki, synchronizatory

Ta część na schemacie: pozycja 24 · numer OE 24391-76J00-150

Znajdź część na rysunku i odczytaj jej numer pozycji. W tabeli obok, w tym samym wierszu, jest nazwa części, a jeśli mamy ją w ofercie — link do jej karty z numerem OE.

Skrzynia biegów R72 — Suzuki Jimny: koła zębate, wałki, synchronizatory — schemat z numerami pozycji

Kliknij rysunek, aby otworzyć go w pełnym rozmiarze.

Nr	Numer OE	Część	Szt.	W sklepie
1		Wałek sprzęgłowy (wejściowy)	1	Wałek skrzyni biegów Jimny skrzynia R72 poz. 1 OE
2		Uszczelniacz wałka sprzęgłowego 23,9×38×6	1	Uszczelniacz wałka sprzęgłowego skrzyni biegów 25x38x6 Łożyska skrzyni R72 Jimny 2005- Suzuki Parts
3		Uszczelnienie pompy oleju	1	Uszczelniacz wałka sprzęgłowego skrzyni biegów Jimny Łożyska skrzyni R72 Jimny 2005- Suzuki Parts drugi to zestaw łożysk z uszczelniaczami
4		Pierścień sprężysty	1	—
5		Koło zębate 3 biegu	1	—
6		Koło zębate 4 biegu	1	Koło zębate 4 biegu Jimny skrzynia R72
7		Łożysko kulkowe 25×52×15	1	Łożyska skrzyni R72 Jimny 2005- OE Łożyska skrzyni R72 Jimny 2005- Koyo+ntn Łożyska skrzyni R72 Jimny 2005- Suzuki Parts w zestawie łożysk skrzyni R72
8		Łożysko igiełkowe 15×20×15,8	1	Łożysko wałka sprzęgłowego Jimny
9		Łożysko igiełkowe 25×30×23,8	1	Łożysko skrzyni biegów Jimny 25X30X23.8 skrzynia R72
10		Łożysko igiełkowe 25×30×23,8	1	Łożysko skrzyni biegów Jimny 25X30X23.8 skrzynia R72
11		Pierścień osadczy (seger)	1	—
12		Wałek wyjściowy	1	—
13		Koło zębate wałka wyjściowego	1	Koło zębate 5 biegu Jimny skrzynia R72
14		Łożysko kulkowe 25×52×15	1	Łożyska skrzyni R72 Jimny 2005- OE Łożyska skrzyni R72 Jimny 2005- Koyo+ntn Łożyska skrzyni R72 Jimny 2005- Suzuki Parts w zestawie łożysk skrzyni R72
15		Łożysko kulkowe 35×62×14	1	Łożyska skrzyni R72 Jimny 2005- OE Łożyska skrzyni R72 Jimny 2005- Koyo+ntn Łożyska skrzyni R72 Jimny 2005- Suzuki Parts w zestawie łożysk skrzyni R72
16		Pierścień osadczy (seger)	1	—
17		Wałek pośredni	1	Wałek skrzyni biegów Jimny skrzynia R72 poz. 17 OE
18		Koło zębate 1 biegu (wałek pośredni)	1	Koło zębate 1 biegu Jimny skrzynia R72
19		Koło zębate 2 biegu (wałek pośredni)	1	Koło zębate 2 biegu Jimny skrzynia R72
20		Łożysko kulkowe 25×55×10	1	Łożyska skrzyni R72 Jimny 2005- OE Łożyska skrzyni R72 Jimny 2005- Koyo+ntn Łożyska skrzyni R72 Jimny 2005- Suzuki Parts w zestawie łożysk skrzyni R72
21		Łożysko kulkowe 20×52×15	1	Łożyska skrzyni R72 Jimny 2005- OE Łożyska skrzyni R72 Jimny 2005- Koyo+ntn Łożyska skrzyni R72 Jimny 2005- Suzuki Parts w zestawie łożysk skrzyni R72
22		Łożysko igiełkowe 30×35×24,8	2	Łożysko skrzyni biegów Jimny 30X35X24.8 skrzynia R72
23		Pierścień osadczy (seger)	1	—
24		Podkładka regulacyjna 1,00 mm	wg potrzeby	—
24		Podkładka regulacyjna 1,10 mm	wg potrzeby	—
24		Podkładka regulacyjna 1,20 mm	wg potrzeby	—
24		Podkładka regulacyjna 1,30 mm	wg potrzeby	Podkładka regulacyjna wałka skrzyni Jimny skrzynia R72
24		Podkładka regulacyjna 1,40 mm	wg potrzeby	—
24	`24391-76J00-150`	Podkładka regulacyjna 1,50 mm	wg potrzeby	Podkładka regulacyjna wałka skrzyni Jimny skrzynia R72
24		Podkładka regulacyjna 1,60 mm	wg potrzeby	—
24		Podkładka regulacyjna 1,70 mm	wg potrzeby	Podkładka regulacyjna wałka skrzyni Jimny skrzynia R72
24		Podkładka regulacyjna 1,80 mm	wg potrzeby	Podkładka regulacyjna wałka skrzyni Jimny skrzynia R72
25		Przesuwka synchronizatora 1/2 biegu	1	Przesuwka skrzyni biegów Jimny skrzynia R72 poz. 25 OE
26		Przesuwka synchronizatora 3/4 biegu	1	Przesuwka skrzyni biegów Jimny skrzynia R72 poz. 26 Suzuki
27		Przesuwka synchronizatora 5 biegu	1	Przesuwka skrzyni biegów Jimny skrzynia R72 poz. 27 OE
28		Pierścień synchronizatora 1 biegu	1	Synchronizator Suzuki
29		Pierścień synchronizatora 2 biegu	1	Synchronizator Alto/Baleno/Liana/Jimny/Swift/Wagon R
30		Pierścień synchronizatora 3/4 biegu	2	Synchronizator Jimny 3/4 bieg skrzynia R72
31		Pierścień hamulca wałka (bieg wsteczny)	1	Synchronizator Suzuki
32		Pierścień synchronizatora 5 biegu	1	Synchronizator Jimny 5 bieg skrzynia R72
33		Sprężyna pierścienia synchronizatora 5 biegu	1	—
34		Sprężyna synchronizatora 1/2 biegu	2	—
35		Sprężyna synchronizatora 3/4 biegu	2	—
36		Sprężyna synchronizatora 5 biegu	2	—
37		Pierścień osadczy synchronizatora 1/2 biegu	1	—
38		Pierścień osadczy synchronizatora 3/4 biegu	1	—
39		Pierścień osadczy (seger)	1	—
40		Kamień synchronizatora 1/2 biegu	3	—
41		Kamień synchronizatora 3/4 biegu	3	—
42		Kamień synchronizatora 5 biegu	3	Kamień przesuwki skrzyni Jimny skrzynia R72
43		Oś koła biegu wstecznego	1	—
44		Koło zębate pośrednie biegu wstecznego	1	Koło zębate skrzyni biegów Jimny skrzynia R72
45		Śruba osi biegu wstecznego	1	—
46		Podkładka 16×24×3	1	—
47		Podkładka uszczelniająca 8,2×17×1	1	—

„Szt." to liczba sztuk w jednym pojeździe według katalogu Suzuki. Numer OE podajemy w wierszu tej części; numery pozostałych pozycji są na ich własnych kartach — kliknij nazwę części w tabeli. Przy zastąpieniu części Suzuki zmienia końcówkę numeru, dlatego produkt w sklepie może mieć numer nowszy niż na rysunku.

Dane techniczne

Sprawdź zgodność części przed zakupem	Ze względu na liczne wersje i roczniki pojazdów przed zakupem sprawdź zgodność części: porównaj zdjęcie produktu ze swoją częścią, wymiary (jeśli podane) i numer OE.
oe	24391-76J00-150
Gwarancja productenta/dystrybutora	12 miesięcy
Informacja ogólna	Dostarczane przez nas produkty należy wykorzystywać tylko zgodnie z ich przeznaczeniem. Prace montażowe może wykona wyłącznie przeszkolony, fachowy personel. W normalnym przypadku produkty dostarczane są bez instrukcji montażu.
Jakość części	O - oryginał z logo producenta pojazdu (OE)
